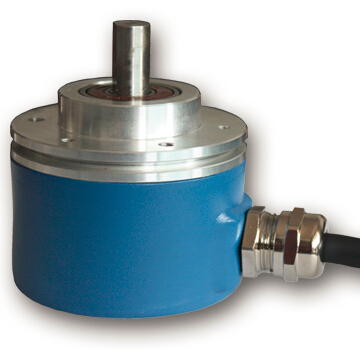

產品介紹
|
采用“磁性檢測方式”，具備優異的抗沖擊和振動特性。 單圈分辨率最高可達4096（12位），圈最高可達4096（12位）。 Modbus RTU輸出，方便連接各種PLC及上位機設備。 多用途、多功能，直接對應單圈多圈角度、多圈長度測量 寬工作電壓，極低的耗電流。極性保護功能。 夾緊同步一體式法蘭盲孔軸套，國際標準外形結構。 外部置位線設定預設位置，安裝方便，無需找零
工作特性：
工作電壓：10-30Vdc 或5Vdc 極性保護 消耗電流：< 110mA(24V電源) < 190mA(12V電源) 輸出信號：ModbusRTU，可設定長度、角度應用輸出 線性分辨率：1/4096 最大圈數：4096 工作溫度：-40—80℃ 編程時溫度范圍：0℃～＋80℃ 防護等級：IP65 允許轉速：2400轉/分 輸出刷新周期：<1.4ms 連接電纜：1米8芯屏蔽電纜，或9芯插座 外形特征：夾緊同步一體式或盲孔軸套法蘭，金屬外殼，密封雙軸承結構(見外形尺寸附圖) 轉軸：夾緊同步一體式法蘭軸徑10mm或6mm ,長度20mm，含D型平面，盲孔14mm（以內可選），深20mm，不銹鋼材料
接線說明：
芯纜顏色 信號輸出 棕色 10—30Vdc 工作電源 白色 0V GND 綠色 Modbus輸出A 黃色 Modbus輸出B 藍色 參數設置線 灰色 置位線
產品尺寸圖：
|
